Ficha · MQN-BLD-0434

Caserón del portal de arco

Plano parcelario (h. 1965) manzana 10, casa 7 Inferido lectura por revisar fuente

Una de las 535 casas de la reconstrucción del Poble Vell de Mequinenza, derribado a partir de 1970 por el embalse de Riba-roja. Sale en 10 fotografías de archivo.

Forma: Inferida
Aspecto: Hipotético

Forma resume huella en planta, plantas, altura del alero y cubierta; aspecto, fachada. Cada resumen da el nivel más bajo de su grupo. Qué significan los tres niveles

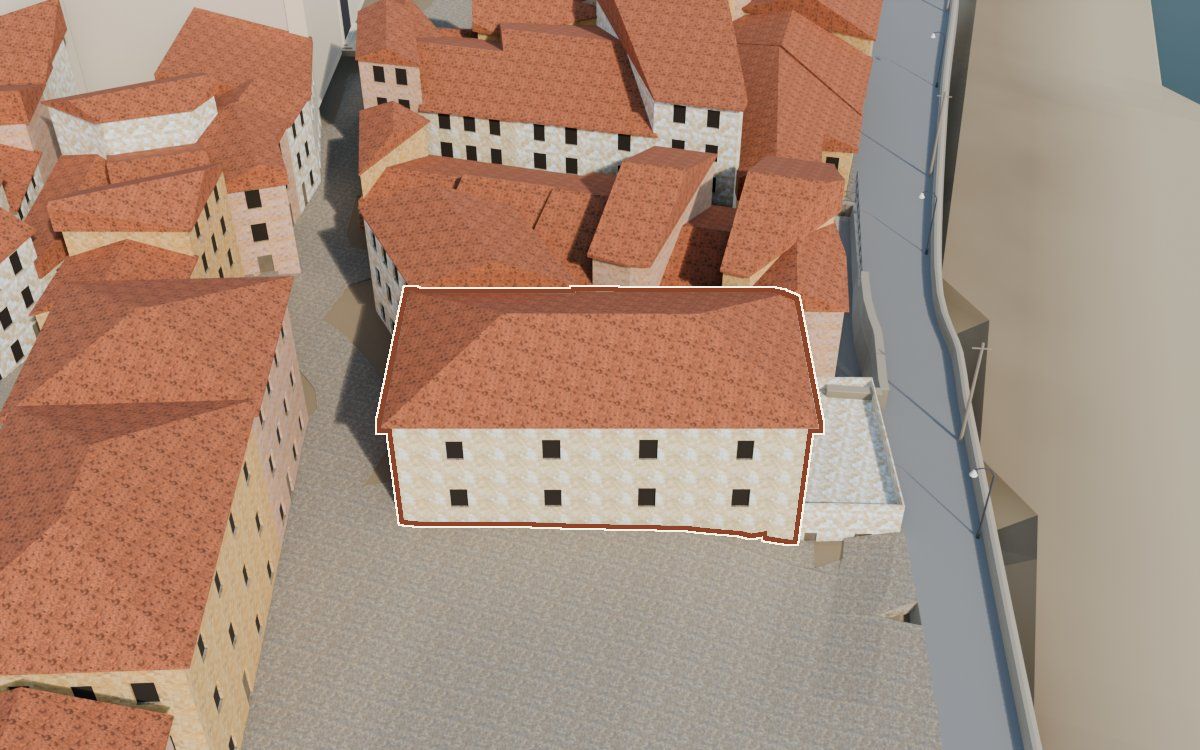

Ver en 3D

Cómo lo sabemos

Cada dato del modelo, con su nivel, sus fuentes, su margen y cómo se ha obtenido. Las fotografías se citan; se enseñarán cuando haya permiso para publicarlas.

Documentado Inferido Hipotético

Ficha MQN-BLD-0434 · lo que ponemos en el modelo, su nivel de evidencia, sus fuentes, el margen y el método, atributo por atributo
Atributo	Lo que ponemos	Nivel	Fuentes	Margen	Método
Forma
Huella en planta	277 m²	Inferido	4 fuentes · Plano de casas del proyecto, dibujado sobre la foto aérea del vuelo americano (19-04-1957), Ortofoto del vuelo americano, serie B, MUNI_plaza_512, MUNI_lopoble_360	± 1,5 m en el contorno	Fachada a la plaza de 23,2 m, medida en MUNI_plaza_512 (esquinas y punto de fuga de las horizontales), sobre el frente de la manzana del plano de casas; planta rectangular: la fachada norte va a 90° con la de la plaza (lectura del autor del proyecto sobre MUNI_lopoble_360: lo que estrecha la calle de la iglesia es el edificio contiguo, que hace ángulo); la primera lectura la llevaba por el borde de la manzana, a 28°; fondo de 12 m (entre 10,5 y 14): en el vuelo de 1957 el tono del tejado cambia a 10-11 m de la fachada; con la cámara de MUNI_plaza_512 (calculada con la fachada y el monte del otro lado del río), el extremo norte de la cumbrera pide unos 14 m
Plantas	3 plantas	Inferido	3 fuentes · MUNI_plaza_512, MUNI_plaza_510, T2D_p121_2	± 0,5 plantas	Bajo con portal de medio punto y tiendas, dos plantas con balcones y ventanucos de falsa
Altura del alero	11,1 m	Inferido	1 fuente · MUNI_plaza_512	± 1 m	Proporción alto/ancho de la fachada en MUNI_plaza_512 (208 por 435 px) sobre los 23,2 m medidos
Cubierta	A cuatro aguas	Inferido	9 fuentes · MUNI_plaza_512, MUNI_plaza_510, MUNI_plaza_505, MUNI_plaza_506, MUNI_plaza_508, MUNI_plaza_509, MUNI_plaza_513, MUNI_plaza_516, T2D_p121_2	± 0,5 m	Cuatro aguas con aleros en las cuatro fachadas; cumbrera norte-sur, paralela a la plaza; faldones iguales desde cada fachada
AspectoColorizar no es evidencia: el color del modelo es una interpretación.
Fachada	Revoco claro	Hipotético	Sin fuente	Sin calcular	Acabado de la regla general del modelo, según el tipo de casa; sin fuente propia

Estado de la ficha: sin revisar · Datos del 8 de octubre de 2026

Fuentes 12 en total

2 documentos y 10 fotografías de archivo. Las fotografías se citan por su id y su colección; se enseñarán cuando haya permiso para publicarlas.

Foto de archivo · pendiente de permisoMUNI_plaza_512 · Colección municipal de Mequinenza

Plano de casas del proyecto, dibujado sobre la foto aérea del vuelo americano (19-04-1957)Archivo del proyecto (MQN-SRC-PLANO-PROPIETARIO) · 2026, sobre la foto aérea de 1957
Ortofoto del vuelo americano, serie BIGN, WMS https://www.ign.es/wms/pnoa-historico, capa AMS_1956-1957 · 1956-1957
Colección municipal de Mequinenza · 9 fotografíascarpeta «Plaza de Armas»: MUNI_plaza_512, MUNI_plaza_510, MUNI_plaza_505, MUNI_plaza_506, MUNI_plaza_508, MUNI_plaza_509, MUNI_plaza_513, MUNI_plaza_516; carpeta «Lo poble»: MUNI_lopoble_360
«Recuerdos de papel» · 1 fotografíatomo 2D, p. 121, foto 2: T2D_p121_2

Catálogo de fuentes: cada una con su cita completa y su permiso.

Casas vecinas

Las más cercanas, de la más próxima a la más lejana. También se abren desde el plano.

Las otras 5 casas de la Plaça d'Armes (Plaza de Armas)

MQN-BLD-0434 · Plaça d'Armes (Plaza de Armas) · plano parcelario: manzana 10, casa 7 · forma: inferida · aspecto: hipotético · 12 fuentes · sin revisar
