Ficha · MQN-BLD-0019

Edificio bajo con terraza

Plano parcelario (h. 1965) manzana 10, casa 7 Inferido lectura por revisar fuente

Una de las 535 casas de la reconstrucción del Poble Vell de Mequinenza, derribado a partir de 1970 por el embalse de Riba-roja. Sale en 2 fotografías de archivo.

Forma: Inferida
Aspecto: Hipotético

Forma resume huella en planta, plantas, altura del alero y cubierta; aspecto, fachada. Cada resumen da el nivel más bajo de su grupo. Qué significan los tres niveles

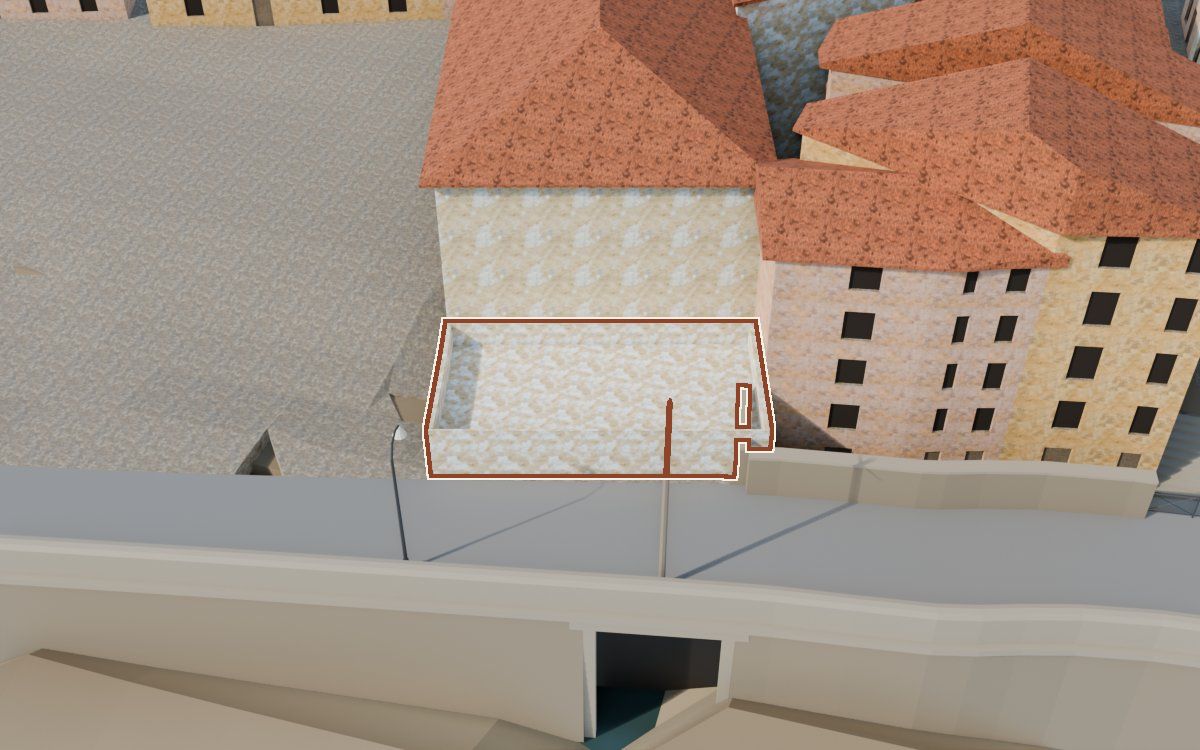

Ver en 3D

Cómo lo sabemos

Cada dato del modelo, con su nivel, sus fuentes, su margen y cómo se ha obtenido. Las fotografías se citan; se enseñarán cuando haya permiso para publicarlas.

Documentado Inferido Hipotético

Ficha MQN-BLD-0019 · lo que ponemos en el modelo, su nivel de evidencia, sus fuentes, el margen y el método, atributo por atributo
Atributo	Lo que ponemos	Nivel	Fuentes	Margen	Método
Forma
Huella en planta	75 m²	Inferido	3 fuentes · Plano de casas del proyecto, dibujado sobre la foto aérea del vuelo americano (19-04-1957), Ortofoto del vuelo americano, serie B, MUNI_plaza_512	± 1,5 m en el contorno	De 23,2 a 29,45 m del frente, medido en MUNI_plaza_512; el fondo no se ve en ninguna foto y se toma el del caserón, 12 m (hipotético)
Plantas	1 planta	Inferido	2 fuentes · MUNI_plaza_512, MUNI_plaza_505	± 0,3 plantas	Una planta
Altura del alero	3,6 m	Inferido	1 fuente · MUNI_plaza_512	± 0,5 m	Proporción con la fachada del caserón en MUNI_plaza_512: 64 px hasta el suelo de la terraza frente a 194,5 px del caserón (11,1 m), 3,6 m; encima, la celosía de unos 0,9 m
Cubierta	Plana (terraza)	Inferido	2 fuentes · MUNI_plaza_512, MUNI_plaza_505	± 0,3 m	Terraza plana con barandilla de celosía
AspectoColorizar no es evidencia: el color del modelo es una interpretación.
Fachada	Cal	Hipotético	Sin fuente	Sin calcular	Acabado de la regla general del modelo, según el tipo de casa; sin fuente propia

Estado de la ficha: sin revisar · Datos del 8 de octubre de 2026

Fuentes 4 en total

2 documentos y 2 fotografías de archivo. Las fotografías se citan por su id y su colección; se enseñarán cuando haya permiso para publicarlas.

Foto de archivo · pendiente de permisoMUNI_plaza_512 · Colección municipal de Mequinenza

Plano de casas del proyecto, dibujado sobre la foto aérea del vuelo americano (19-04-1957)Archivo del proyecto (MQN-SRC-PLANO-PROPIETARIO) · 2026, sobre la foto aérea de 1957
Ortofoto del vuelo americano, serie BIGN, WMS https://www.ign.es/wms/pnoa-historico, capa AMS_1956-1957 · 1956-1957
Colección municipal de Mequinenza · 2 fotografíascarpeta «Plaza de Armas»: MUNI_plaza_512, MUNI_plaza_505

Catálogo de fuentes: cada una con su cita completa y su permiso.

Casas vecinas

Plano de los alrededores: Edificio bajo con terraza. Recorte del plano de elaboración propia, de unos 80 por 50 m, con el norte arriba y una escala gráfica de 20 m. Resaltado: Edificio bajo con terraza. Las casas de alrededor enlazan con su ficha; las listas de la página llevan los mismos enlaces.

Plano propio. Sobre el vuelo de 1956-57. En teja, esta casa; las de alrededor abren su ficha.Plano maestro del proyecto · 8 oct. 2026

Las más cercanas, de la más próxima a la más lejana. También se abren desde el plano.

Las otras 5 casas de la Plaça d'Armes (Plaza de Armas)

MQN-BLD-0019 · Plaça d'Armes (Plaza de Armas) · plano parcelario: manzana 10, casa 7 · forma: inferida · aspecto: hipotético · 4 fuentes · sin revisar
