Ficha · MQN-BLD-0007

Casa de los óculos

Plano parcelario (h. 1965) manzana 8, casa 1 Inferido lectura por revisar fuente

Una de las 535 casas de la reconstrucción del Poble Vell de Mequinenza, derribado a partir de 1970 por el embalse de Riba-roja. Sale en 5 fotografías de archivo.

Forma: Inferida
Aspecto: Hipotético

Forma resume huella en planta, plantas, altura del alero y cubierta; aspecto, fachada. Cada resumen da el nivel más bajo de su grupo. Qué significan los tres niveles

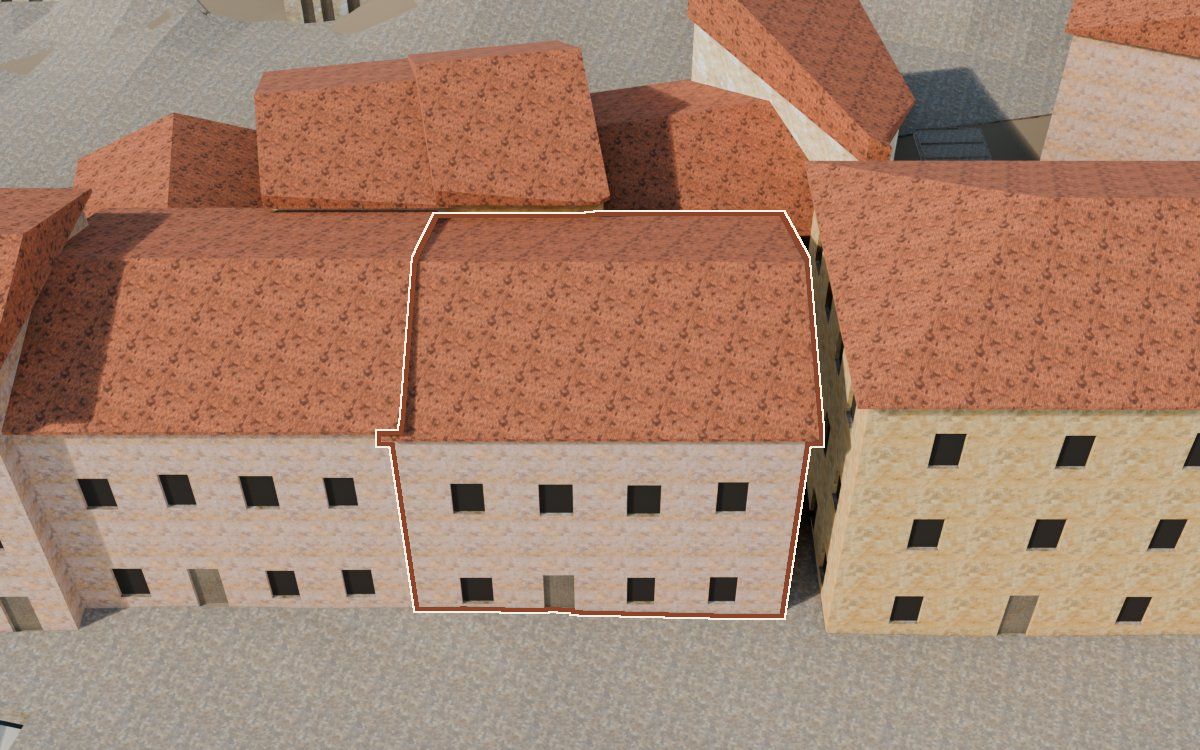

Ver en 3D

Cómo lo sabemos

Cada dato del modelo, con su nivel, sus fuentes, su margen y cómo se ha obtenido. Las fotografías se citan; se enseñarán cuando haya permiso para publicarlas.

Documentado Inferido Hipotético

Ficha MQN-BLD-0007 · lo que ponemos en el modelo, su nivel de evidencia, sus fuentes, el margen y el método, atributo por atributo
Atributo	Lo que ponemos	Nivel	Fuentes	Margen	Método
Forma
Huella en planta	135 m²	Inferido	6 fuentes · Plano de casas del proyecto, dibujado sobre la foto aérea del vuelo americano (19-04-1957), Ortofoto del vuelo americano, serie B, MUNI_plaza_507, MUNI_plaza_511, MUNI_plaza_513, Respuestas del autor del proyecto a las revisiones de las zonas 1 y 2 (1-10-2026)	± 1,5 m en el contorno	De 32,6 a 45,0 m: entre ella y el edificio de ladrillo, el paso del Carreró del Forn (según el autor del proyecto; en MUNI_plaza_513 la boca en sombra con arco junto a la esquina del de ladrillo, de unos 1,6 m); el oeste, el final del cuerpo de los óculos en MUNI_plaza_507 con la cámara del ajuste conjunto, que coincide con una marca del vuelo de 1957 hacia 44,5; tres vanos simétricos a 34,2, 38,5 y 42,7 m; retranqueada 0,9 m, 1/3 de lo que daba el ajuste (según el autor del proyecto); fondo hasta la línea de fondo de la fila del plano de casas
Plantas	2 plantas	Inferido	4 fuentes · MUNI_plaza_507, MUNI_plaza_511, T1A_p083_2, MUNI_plaza_508	± 0,5 plantas	Bajo, primera planta y falsa con tres óculos redondos
Altura del alero	9,0 m	Inferido	1 fuente · MUNI_plaza_507	± 0,5 m	Ajuste conjunto (esquina sureste en la foto MUNI_plaza_507)
Cubierta	A dos aguas	Inferido	4 fuentes · MUNI_plaza_507, MUNI_plaza_511, T1A_p083_2, MUNI_plaza_508	± 0,5 m	Dos aguas con la cumbrera paralela a la plaza (el alero corre a lo largo de la fachada, con los óculos debajo)
AspectoColorizar no es evidencia: el color del modelo es una interpretación.
Fachada	Revoco color tierra	Hipotético	Sin fuente	Sin calcular	Acabado de la regla general del modelo, según el tipo de casa; sin fuente propia

Estado de la ficha: sin revisar · Datos del 8 de octubre de 2026

Fuentes 8 en total

3 documentos y 5 fotografías de archivo. Las fotografías se citan por su id y su colección; se enseñarán cuando haya permiso para publicarlas.

Foto de archivo · pendiente de permisoMUNI_plaza_507 · Colección municipal de Mequinenza

Plano de casas del proyecto, dibujado sobre la foto aérea del vuelo americano (19-04-1957)Archivo del proyecto (MQN-SRC-PLANO-PROPIETARIO) · 2026, sobre la foto aérea de 1957
Ortofoto del vuelo americano, serie BIGN, WMS https://www.ign.es/wms/pnoa-historico, capa AMS_1956-1957 · 1956-1957
Respuestas del autor del proyecto a las revisiones de las zonas 1 y 2 (1-10-2026)Archivo del proyecto (MQN-SRC-PROPIETARIO-2026-10-01) · 2026-10-01
Colección municipal de Mequinenza · 4 fotografíascarpeta «Plaza de Armas»: MUNI_plaza_507, MUNI_plaza_511, MUNI_plaza_513, MUNI_plaza_508
«Recuerdos de papel» · 1 fotografíatomo 1A, p. 83, foto 2: T1A_p083_2

Catálogo de fuentes: cada una con su cita completa y su permiso.
