Avances
Diario de trabajo
Lo que va cambiando en la reconstrucción, del más nuevo al más antiguo. El pueblo se rehace por zonas, y cada zona se corrige cuando aparecen fotos o lecturas nuevas.
Alrededor de la plaza: las casas y las calles que enseña el vuelo de 1957
El autor del proyecto señaló cuatro huecos alrededor de la plaza recién montada que no le cuadraban, y tenía razón. Vuelto a leer el vuelo de 1957 con rejilla, y con el plano parcelario al lado, resulta que la Puríssima llegaba abierta hasta la esquina de los porches (no había casa encima), que al nordeste de la casa de los dos arcos seguía una fila de casas, que el túnel del Arropit era el comienzo del Carrer del Rosari, una calle estrecha que salía hacia el este, y que el Carrer Major entraba en la plaza por el centro de su lado oeste, no por la esquina. Con eso, diecisiete casas nuevas rellenan los huecos, dibujadas parcela a parcela con los frentes rectos a la calle y los números del plano parcelario donde los hay, y siete calles se retrazan: el Mig, la Puríssima, el Rosari, el Arropit, Fayón, el Major y el Barrinol, que ya no pasa por detrás del Ayuntamiento, además del Oliver, que ahora llega hasta el Rosari. Las casas son volúmenes hipotéticos, de tres plantas junto a la plaza y de dos al sur del Barrinol: no hay foto de ellas.

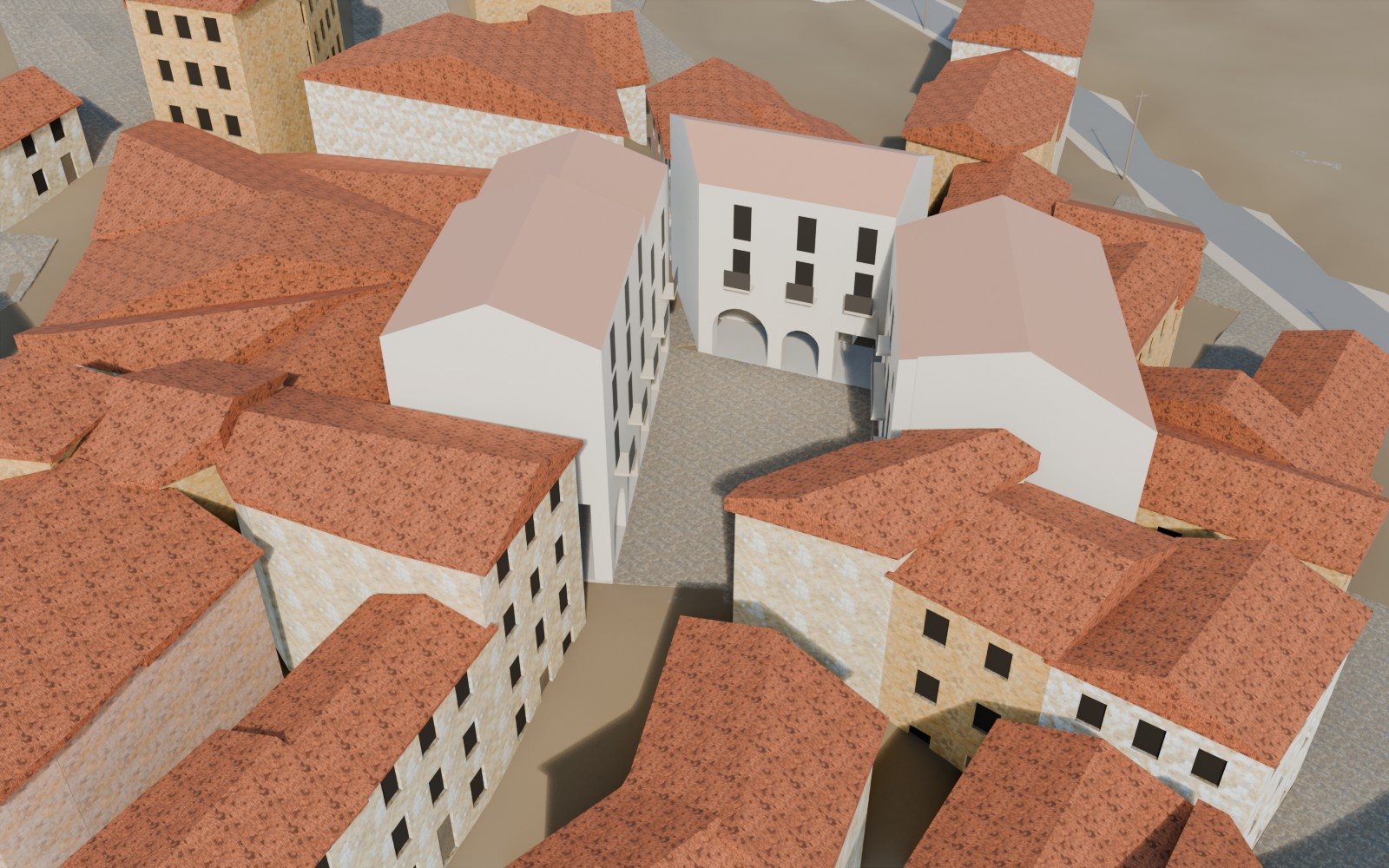

Imagen de trabajo · modelo 3D. Provisional. La Plaça de Ca la Vila, en su sitio y con sus porches
La plaza del Ayuntamiento estaba en el modelo treinta metros al sur de donde la enseñan el vuelo de 1957 y el plano parcelario, que escribe «Porticos» en la casa del lado norte. Setenta y dos fotos leídas una a una, el vuelo medido con rejilla y las respuestas del autor del proyecto a seis dudas fijan la planta: un suelo de unos 18 por 12 metros; al norte, el porche de cinco arcos con las casas encima; al este, la casa de los dos arcos y el túnel que salía al Rosari; al sur, de espaldas al río, el Ayuntamiento con su portal en arco, el balcón corrido y el escudo, y la bajada de Fayón; al oeste, la plaza abierta al Carrer del Mig y al Carrer Major; por la esquina nordeste sale la Puríssima, abierta entre los porches y la casa de los dos arcos. Son volúmenes: el detalle de las fachadas vendrá con las fotos.
Imagen de trabajo · modelo 3D. Provisional. El Camp de Futbol, como lo enseñan las fotos y el vuelo de 1957
El campo de fútbol, en la punta entre el Ebro y el Segre, se ha vuelto a dibujar desde las fuentes: el terreno de juego es un rectángulo de tierra, como lo dibuja el plano de 1968; la valla baja de madera queda a cinco metros de las líneas, con sitio para el público entre ella y la tapia de piedra del lado del pueblo; y los chopos están donde los enseña el vuelo de 1957, en la orilla del sureste y en el grupo del oeste, ninguno dentro del campo. Los vestuarios, una caseta blanca con porche, van en la tapia junto a la entrada, y la carretera pasa por fuera de la tapia. Las medidas del campo son hipotéticas: las mayores que caben, 76 por 47 metros.

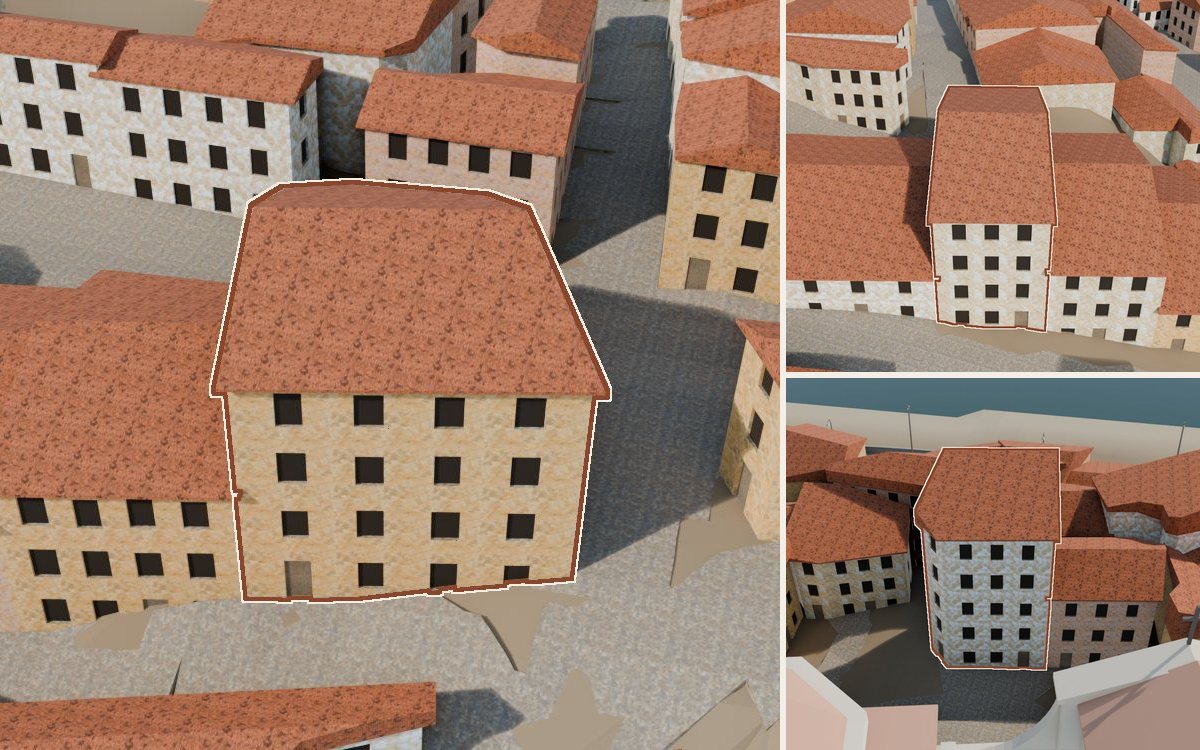

Imagen de trabajo · modelo 3D. Provisional. Cada casa, con su retrato
Cada ficha de casa lleva ya su imagen: un render del modelo 3D con la casa recuadrada en color teja, para reconocerla entre sus vecinas. La cámara la busca desde su calle; si las de delante la tapan, se cambia de lado, y el pie de la imagen lo dice. Es también la imagen que sale al compartir la ficha. Es el modelo, no una foto de la época: los colores son interpretativos y la mayoría de los tejados, hipotéticos. Cuando el pueblo cambia, las imágenes se rehacen solas: solo se vuelven a pintar las casas que cambian y sus vecinas. En la imagen, tres: a la izquierda, una casa del Carrer de la Barca; a la derecha, una del Carrer del Calvari y otra de la Placeta Missa.

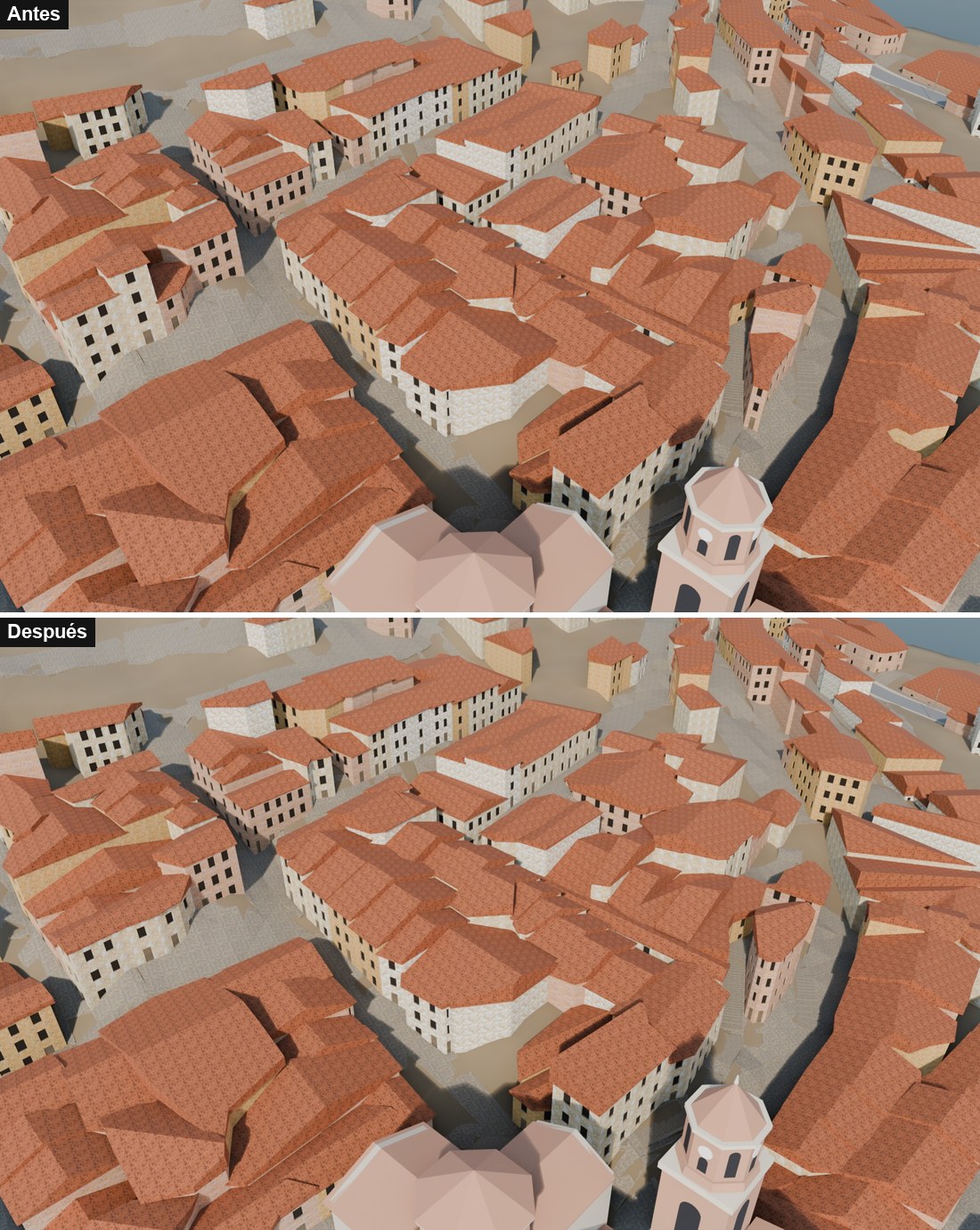

Imagen de trabajo · modelo 3D. Provisional. Repaso casa por casa: fuera restos, cuñas y picos
Primera pasada de la revisión de las casas, una a una, con cambios pequeños y comprobados: se retiran restos sueltos y tiras que quedaban en mitad de una calle, las cuñas se unen a la casa de al lado, las huellas pierden picos y lenguas, y varias casas recuperan la altura que da su sombra en el vuelo de 1957. El pueblo queda en 522 casas. Arriba, la vista de antes; abajo, la misma después.
Imagen de trabajo · modelo 3D. Provisional. Casas que parecen casas
Las casas partidas con el plano parcelario salían con paredes llenas de quiebros, trozos sueltos y algún tejado imposible. Se han rehecho con otra regla: paredes rectas entre casa y casa, los restos pequeños unidos a la casa de al lado, ninguna casa abrazando una calle y la cumbrera siguiendo la fachada, de modo que una hilera lleva el tejado seguido. Los tejados siguen siendo hipotéticos: a dos aguas, a falta de fotos de cada casa. En la imagen, las hileras de detrás de la iglesia.
Imagen de trabajo · modelo 3D. Provisional. Las calles del norte y el este, por donde iban
Quince calles del norte y el este pasaban por encima de las casas: se habían trazado unos metros dentro de las manzanas. Ahora van por el hueco que se ve en la foto de 1957 y llevan el nombre del plano parcelario, como la Calle de la Amargura. Con ellas, once manzanas más se han partido en sus parcelas: el pueblo tiene 572 casas y 459 llevan su número del plano. En la imagen, detrás de la iglesia.
Imagen de trabajo · modelo 3D. Provisional. Cuatro manzanas, casa a casa, con el plano parcelario
Las manzanas 23, 28, 43 y 44 del plano parcelario municipal (hacia 1965) se han partido en sus parcelas: 91 casas en lugar de 32, y cada una lleva su número de parcela en la ficha para que se pueda buscar la casa de cada familia. Las divisiones entre casas salen del plano; la línea de fachada, de la foto aérea de 1957, porque el plano dibuja las calles demasiado rectas. Las alturas siguen siendo las de antes (de las sombras de la foto) y los tejados, hipotéticos. En la imagen, la manzana 28 vista desde el sureste.
Imagen de trabajo · modelo 3D. Provisional. La web nueva: visor 3D, fichas y un recorrido
El visor nuevo, a pantalla completa, dibuja el pueblo con unas 60 llamadas por imagen en lugar de más de 6.000, solo cuando algo se mueve, con luz de tarde del suroeste, cielo, agua con reflejo y sombras. Las paredes llevan el color de su revoco (cal, claro, ocre o tierra) y las tejas, el rojizo de las fotos en color. Cada una de las 429 casas tiene su ficha, con el número del plano parcelario de hacia 1965 cuando se ha leído, y un recorrido de la Plaça d'Armes a Lo Muro lleva siete paradas con lo que sabemos de cada sitio. Vista de Lo Muro desde el río (render del visor; color interpretativo, texturas generadas con IA).
Imagen de trabajo · modelo 3D. Provisional. Paredes claras y tejados rojizos
Las casas salían como una gran masa marrón. Ahora las paredes llevan los colores de las fotos en color de la época: cal blanca, revocos crema, ocres y rosados, con la piedra gris parda donde se ha caído el revoco. Los tejados son de teja rojiza y Lo Muro es de piedra ocre gris. Los colores son una interpretación a partir de las fotos.

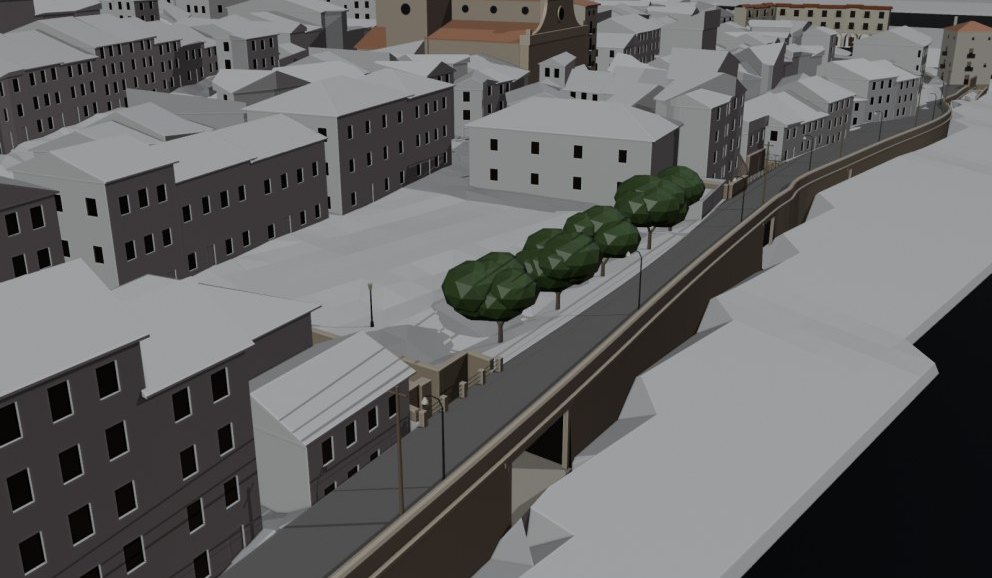

Imagen de trabajo · modelo 3D. Provisional. Las alturas del pueblo, del plano parcelario
Un plano parcelario medido, que compartió Batiste, da 248 cotas del pueblo. En la parte alta coinciden con el relieve de hoy. En la parte baja el modelo estaba de 2 a 6 m alto, porque el suelo de hoy es el escombro del derribo o el agua del embalse. Ahora Lo Muro, la Plaça d'Armes y las calles de abajo van a sus cotas: el muro mide 9,5 m al oeste y 6 m en el centro, y la plaza está a la altura de la carretera.

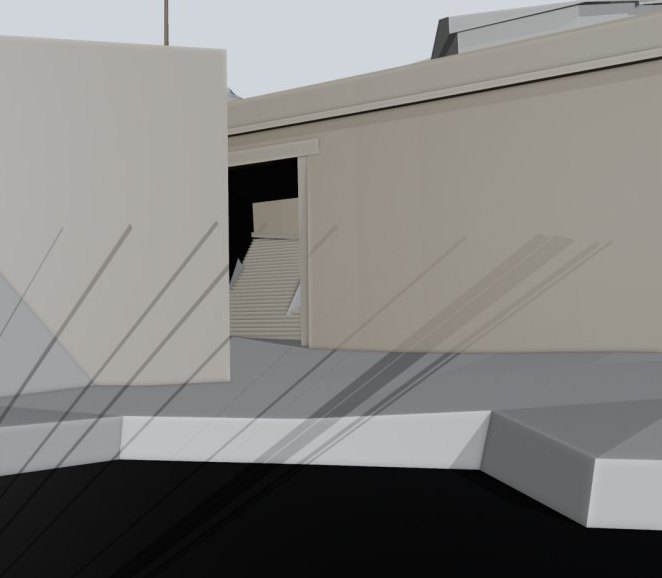

Imagen de trabajo · modelo 3D. Provisional. El callejón del oeste sale al río por debajo de la carretera
En el arranque de Lo Muro, junto al Molí d'Oli, la foto de 1967 tomada desde el puente enseña un hueco alto debajo de la carretera. El autor del proyecto lo identificó: «la salida del callejón al río, por debajo de la carretera». Ahora el callejón baja por unas escaleras dentro del muro hasta la playa. Las medidas son una hipótesis.
Imagen de trabajo · modelo 3D. Provisional. El noreste, junto al Camp de Futbol
Al otro lado de la carretera, junto al Camp, las manzanas que dibujó el autor del proyecto ya tienen sus ocho edificios. Su altura sale de las sombras del vuelo de 1956-57. Las calles del plano de 1968 que las cruzaban no se ven en el vuelo, y allí se han quitado.
Imagen de trabajo · modelo 3D. Provisional. El puente ya llega al pueblo
El puente acababa en el aire. Desde su cabeza norte, la carretera sigue ahora casi llana, sobre un terraplén con muros de piedra y pretiles, hasta la calle «carretera», por detrás de la Fàbrica, como en el vuelo de 1956-57. El tablero va a 78 m, como el del puente de hoy en el LiDAR: el autor del proyecto dice que es prácticamente el mismo. El recorrido es una hipótesis.
Imagen de trabajo · modelo 3D. Provisional. La boca de la calle del Viudo, por debajo de la carretera
Entre la carretera de Lo Muro y las casas de la calle del Viudo había una franja más baja, cerrada por una barandilla de hierro y una tapia de mampostería con una puerta de arco (fotos T1B_p103_1 y T1A_p114_3, la sombra del vuelo de 1956-57 y el autor del proyecto). La calle baja a ella por unos escalones; delante de las casas altas es más honda y se baja por una escalera. Las cotas son una hipótesis.
Imagen de trabajo · modelo 3D. Volúmenes sin color. Provisional. La rampa de la Plaça d'Armes al río
La franja alargada del suroeste de la plaza que el autor del proyecto dibujó es una rampa: baja de la plaza al río y sale a la playa por una de las grandes bocas de Lo Muro. Tiene un murete que la separa de la plaza y, en el borde de la carretera, una barandilla entre pilares (fotos T1A_p168_1, T1B_p048_1 y MUNI_rio_562). La pendiente y las cotas son una hipótesis.
Imagen de trabajo · modelo 3D. Volúmenes sin color. Provisional. La curva del final de Lo Muro: el edificio alto que faltaba
En la foto de la riada (MUNI_rio_574), yendo por la carretera hacia la casa final, a la izquierda hay un edificio de al menos cuatro alturas pegado a la carretera, y el modelo tenía allí una explanada. Lo sitúan las medianeras que el autor del proyecto dibujó en su plano y la sombra de su pared en el vuelo de 1956-57. Su altura sale de la foto y de la sombra.
Imagen de trabajo · modelo 3D. Volúmenes sin color. Provisional. El oeste de Lo Muro: el callejón bajo la carretera y la primera fila de casas

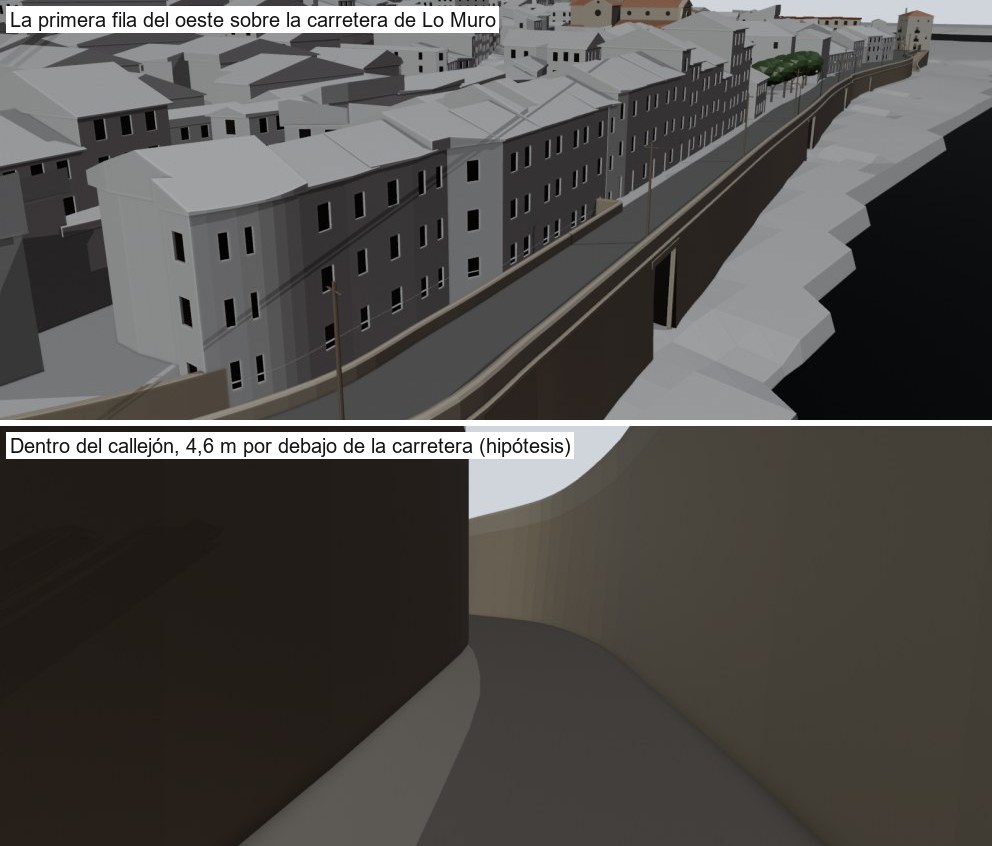

En el vuelo de 1956-57, detrás de la carretera del oeste hay una franja en sombra de 2 a 4,5 m: un callejón más bajo que la carretera, entre su muro y las casas. Las fotos desde la carretera enseñan el pretil del lado del pueblo y las casas con la planta baja por debajo. Se ha hecho el callejón (su hondura, 4,6 m, es una hipótesis) y 18 casas de la primera fila, con sus fachadas hacia el río.
Imagen de trabajo · modelo 3D. Volúmenes sin color. Provisional. Lo Muro acaba en la casa final y sigue como carretera
El autor del proyecto: «el muro se convierte en carretera a partir de la casa que hay cruzada al final». La casa final es la casa alta y girada del fondo del paseo (foto MUNI_rio_574 y vuelo de 1956): cuatro alturas, balcones y tejado a cuatro aguas. El muro acaba en ella y la carretera sigue por tierra hacia el norte, entre el pueblo y el Camp de Futbol. En el tramo del Cine Victoria, la carretera llega a las fachadas.
Imagen de trabajo · modelo 3D. Volúmenes sin color. Provisional. Lo Muro, también carretera
El muro de ribera era también la carretera que cruzaba el pueblo. Con unas cuarenta fotos de la carretera y del muro se ha rehecho su coronación: ahora es la calzada entera, de 5 a 7 m, asfaltada, con su pretil de sillería de albardilla redondeada, farolas de báculo y postes del tendido. La boca que da salida a la rampa de la plaza mide ahora 9 m y está a su pie. Queda por hacer el tramo oeste: allí la carretera iba por encima de la primera fila de casas y subía en rampa hacia el puente.
Imagen de trabajo · modelo 3D. Volúmenes sin color. Provisional. Lo Muro en su sitio y la Plaça d'Armes a su anchura
Al ver el lado oeste de la plaza, el autor del proyecto dio la voz de alarma: el Casino quedaba encima del muro y la plaza salía estrecha. El muro de ribera iba entre 4 y 10 m más al norte que la franja del muro y la carretera que él dibujó sobre la foto aérea de 1957. Se había ajustado a una banda oscura al pie de las casas, leída como la sombra del pretil, pero con el sol al sudeste una sombra no puede caer al sur de las casas. La foto era fiable; la lectura, no. Ahora el muro sigue su franja desde el Molí d'Oli hasta la plaza. La plaza llega a la carretera con sus cinco árboles, el Casino y el bar Ebro quedan sobre el paseo, y la boca del muro está al pie de la rampa que bajaba al río. Desde ahora, ninguna casa ni ningún empedrado puede pisar el muro.
Imagen de trabajo · modelo 3D. Volúmenes sin color. Provisional. La placeta de la iglesia y la calle de la iglesia (zona 2)

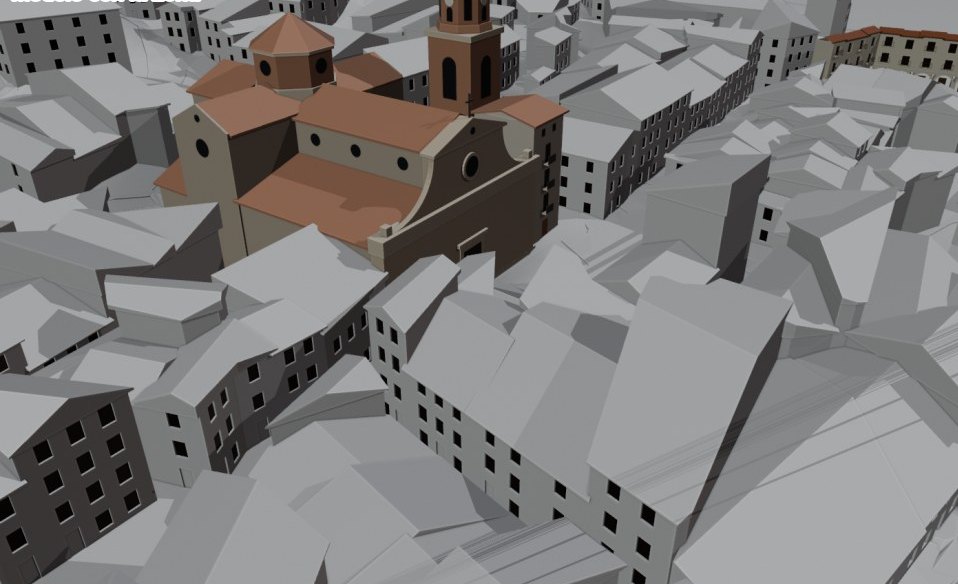

Segunda zona leída casa a casa con las fotos y el autor del proyecto. La casa de los tres balcones, pegada a la fachada por el oeste, medida con la cámara de una foto en color de hacia 1970; la casa de la Peluquería de señoras; las dos casas del sur de la placeta con la altura de sus sombras en el vuelo de 1957, que deja ver que delante de la fachada había una placeta abierta; y la casa alta de detrás de la torre, de cuatro plantas y ático. Las casas que no salen en ninguna foto se quedan como estaban, a la espera de fotos nuevas.
Imagen de trabajo · modelo 3D. Volúmenes sin color. Iglesia, colorización interpretativa. Plaça d'Armes: la plaza entera, casa a casa

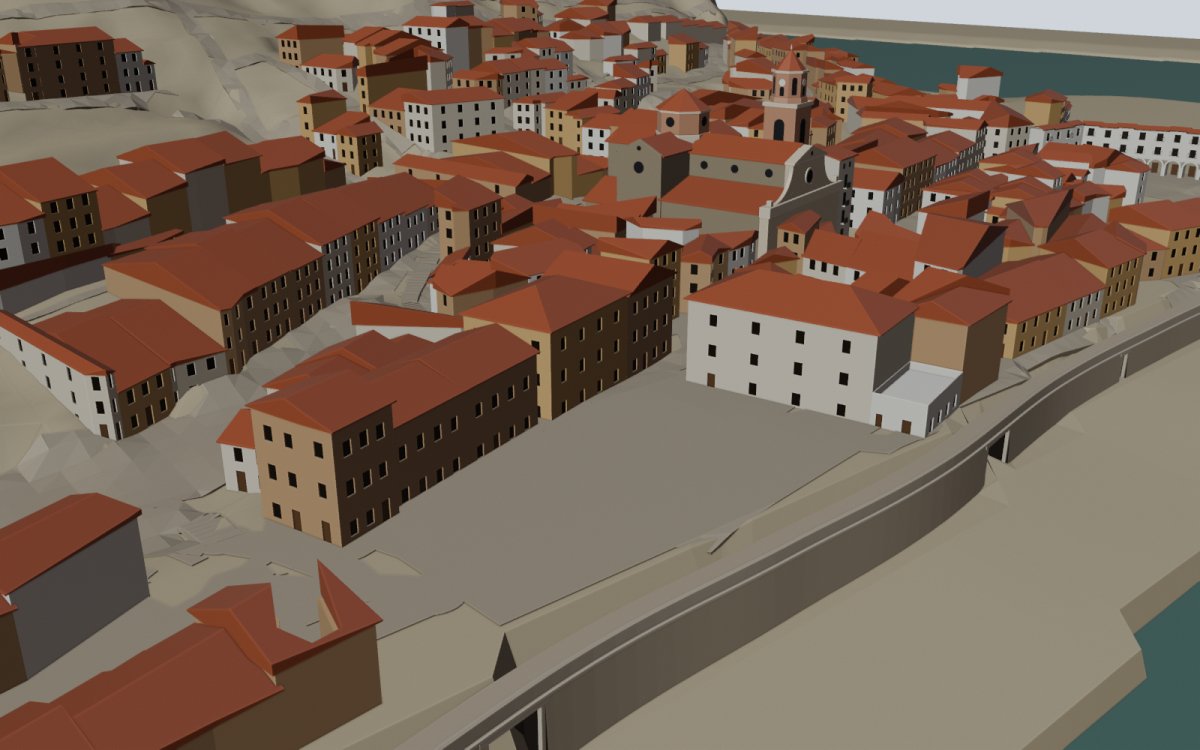

Doce casas de los lados este y norte de la plaza, leídas en las fotos antiguas y corregidas con el autor del proyecto: el caserón del portal de arco con su tejado a 25°, el edificio de ladrillo, la casa de los óculos y, entre los dos, el paso del Carreró del Forn. Vista desde el suroeste, sobre el río (volúmenes, sin texturas). Por la noche se completó el lado oeste con las marcas del autor del proyecto: el bar Ebro, la casa blanca a cuatro aguas que cierra la plaza; el Casino, su ala baja hacia la carretera; y el edificio de piedra junto a la escalera de la calle que sube. El edificio blanco de la esquina de la calle de la iglesia resultó ser la Farmacia, con su torreta.

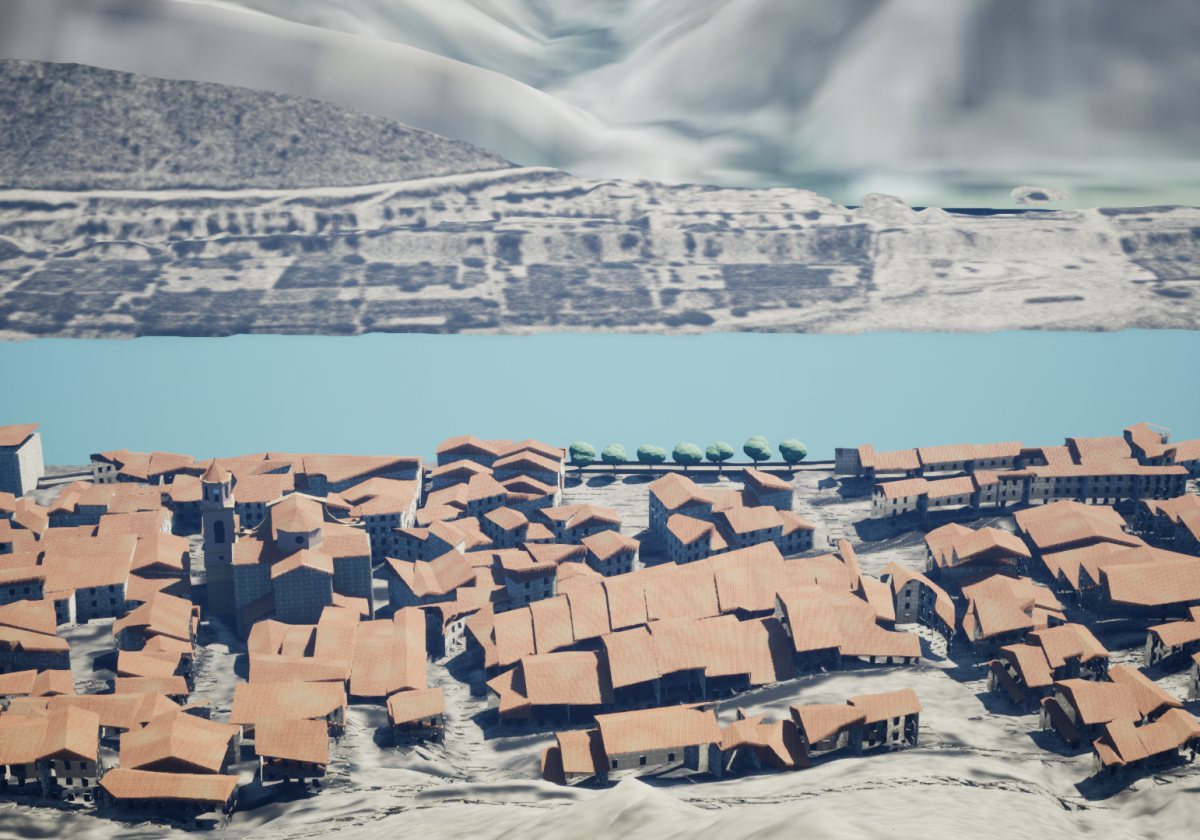

Imagen de trabajo · modelo 3D. Volúmenes, sin texturas. Colorización interpretativa. El pueblo en un solo modelo, también en el visor
El visor de escritorio (Unreal) carga ya el pueblo entero en un solo modelo, con Ca la Vila y la iglesia, sobre el terreno de 1965. Vista desde la terraza del castillo, desde donde se tomó la foto MUNI_generals_257.

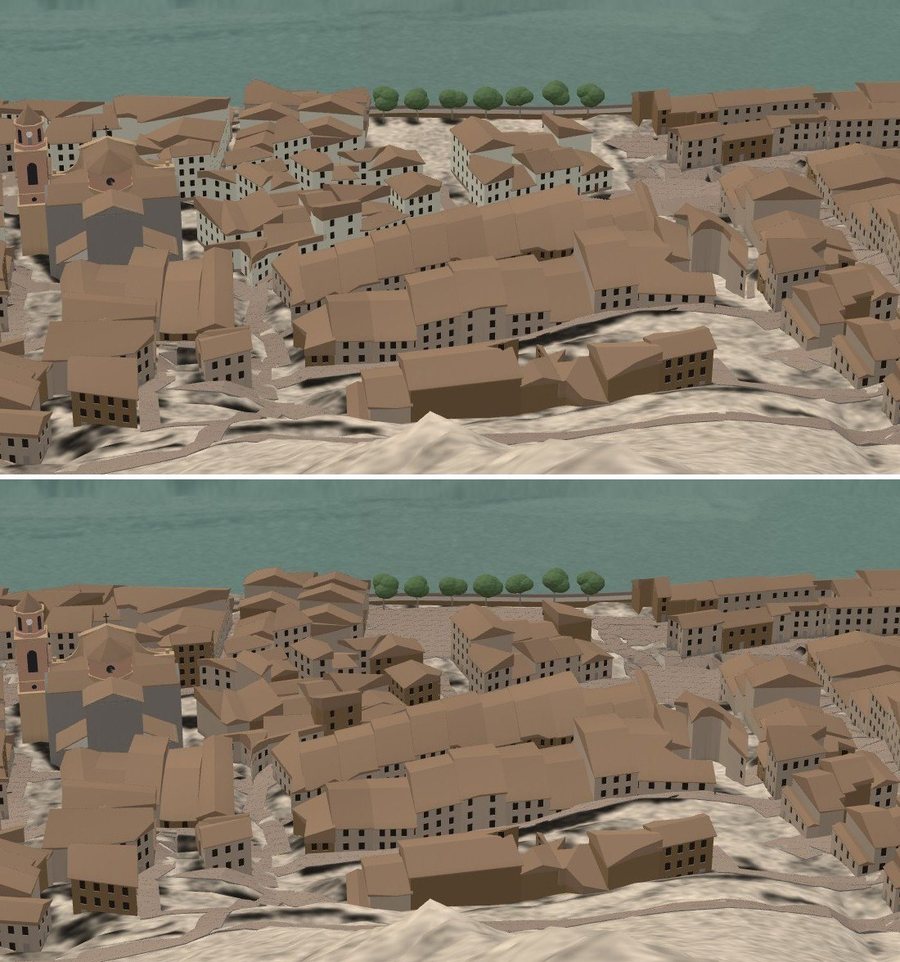

Imagen de trabajo · modelo 3D. Texturas generadas con IA. Colorización interpretativa. El pueblo, en un solo modelo
Todo el pueblo sale ahora de un único plano maestro, con un solo generador y sobre el terreno de 1965: 406 casas, 302 calles, plazas y escaleras en un archivo que pesa menos que los seis de antes. Es el mismo pueblo; en el centro las casas se asientan en el terreno que se ve y toman los materiales del resto, el empedrado llega hasta las fachadas y las calles empinadas del centro tienen escaleras. Con un clic en una casa se ve su ficha, y el modo «Evidencia» colorea cada casa según lo que se sabe de ella. Arriba, antes; abajo, ahora (desde el castillo).
Imagen de trabajo · modelo 3D. Colorización interpretativa. Antes y después. El Carrer Saragossa, por su sitio

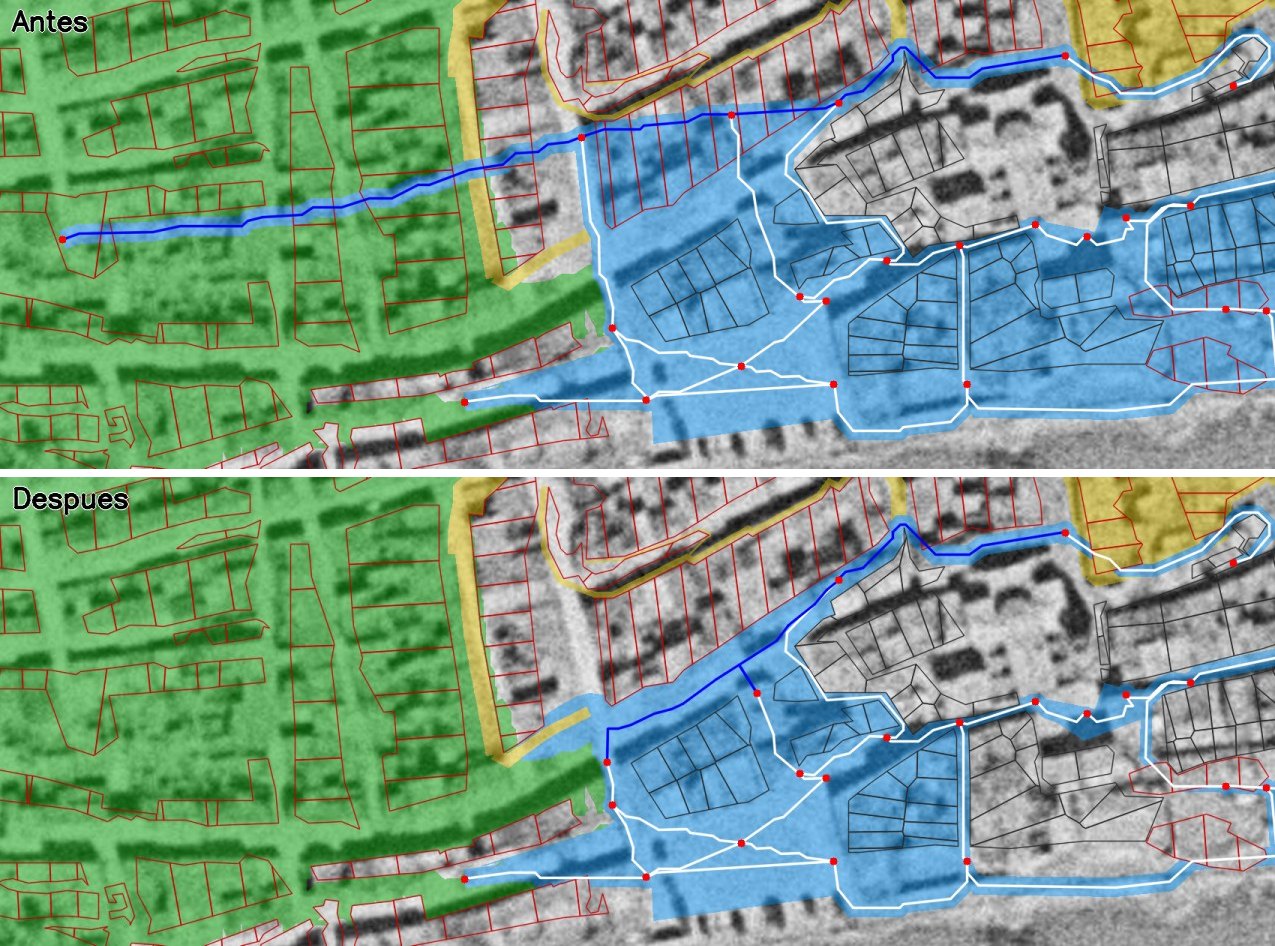

El Carrer Saragossa del centro se había trazado siguiendo el camino que hoy se ve en el parque de las ruinas y cruzaba manzanas enteras. Ahora va por donde estaba en 1957 y en el plano de 1968: por el sur de las manzanas del oeste y en diagonal hacia la iglesia, empedrado en todo el hueco entre las dos filas de casas. El paseo a pie de la web recorre la calle corregida. Arriba, antes; abajo, después (en azul, el empedrado del centro).
Plano de trabajo · sobre la ortofoto del IGN. Antes y después. Provisional. Tejados sin facetas raras

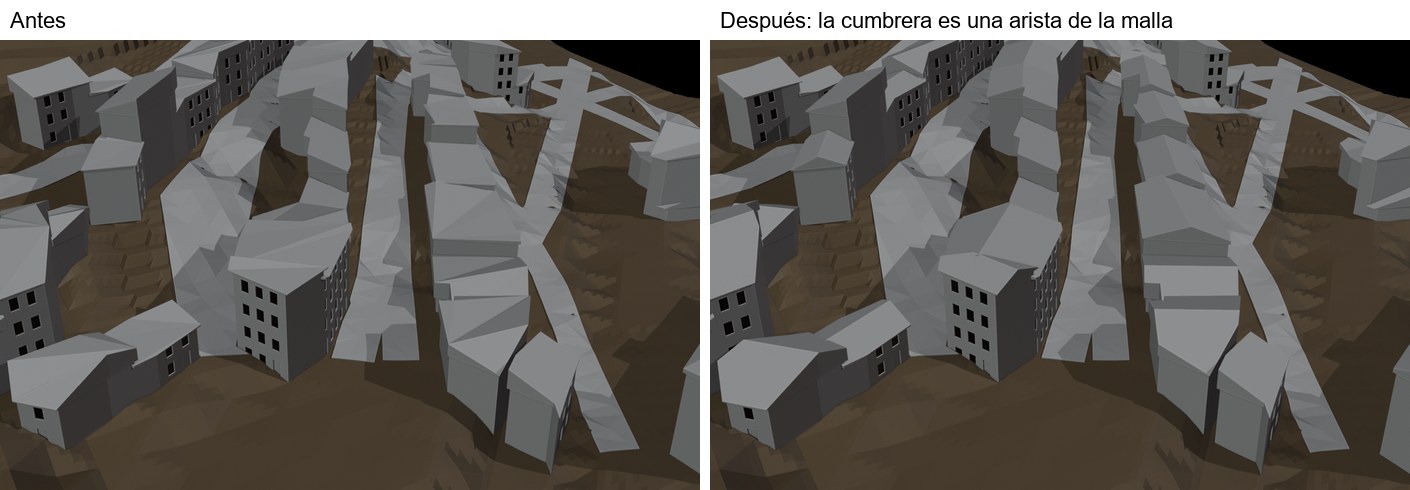

Muchos tejados a dos aguas salían casi planos o con picos y facetas irregulares: la malla solo usaba las esquinas de la casa y la cumbrera no existía como arista. Ahora cada tejado tiene sus dos faldones y su cumbrera limpia; los casi planos pasan de 140 a 9 en todo el pueblo. A la izquierda, antes; a la derecha, después (sector este).
Imagen de trabajo · modelo 3D. Volúmenes sin color. Antes y después. Calles corregidas con las sombras del vuelo de 1956

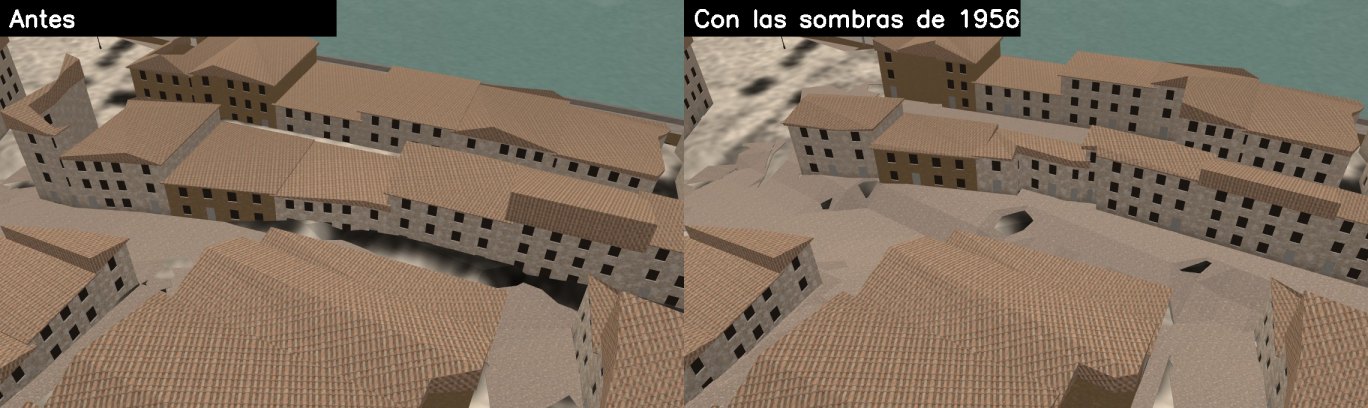

En tres sectores las manzanas se comían la calle por el norte: se habían trazado hasta el final de la sombra de 1956 y no hasta su comienzo. 89 casas corregidas; el Carrer de la Barca vuelve a ser una calle. Casas y calles se apoyan ahora en el terreno de 1965.
Imagen de trabajo · modelo 3D. Colorización interpretativa. Antes y después. El pueblo casi entero, con sus tejados
Montados los barrios oeste, norte y este que estaban preparados, revisados antes sobre el vuelo de 1956: unas 290 casas más. Se retiraron las que caían dentro de la Fàbrica de Regalíssia y del Molí d'Oli. En Unreal, los tejados ya llevan teja.

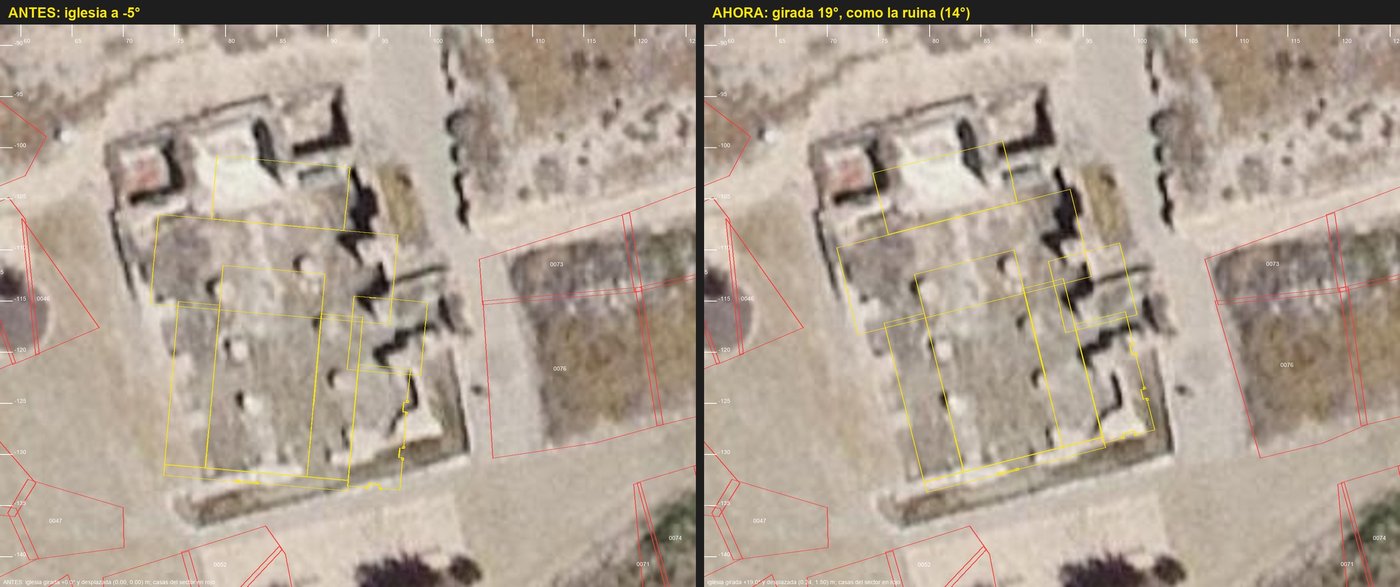

La iglesia, girada sobre su ruina
En la ortofoto de 20 cm se ve la ruina consolidada de la iglesia: los muros, las dos filas de pilares de la nave y las salas de la cabecera. El modelo iba girado 19° respecto a ella; ahora la nave cae sobre los pilares y la fachada sobre su muro (a la izquierda, antes; a la derecha, ahora). Al este se abre la Calle de las Piedras, de unos 7 m, con las casas de enfrente en su solar según la foto de 1956, el plano de 1968 y la ortofoto actual.
Plano de trabajo · sobre la ortofoto del IGN. Antes y después. Provisional. Lo Muro con sus bocas de barranco, visto desde el río de 1965
En Unreal ya se ve el paramento de Lo Muro con su aparejo de piedra, la bajada a la playa y las cinco bocas de desagüe de los barrancos. Las bocas se sitúan donde los barrancos cortan el muro según el relieve LiDAR, y su número lo confirma una panorámica antigua del pueblo (nivel inferido). El río está a su cota de 1965.

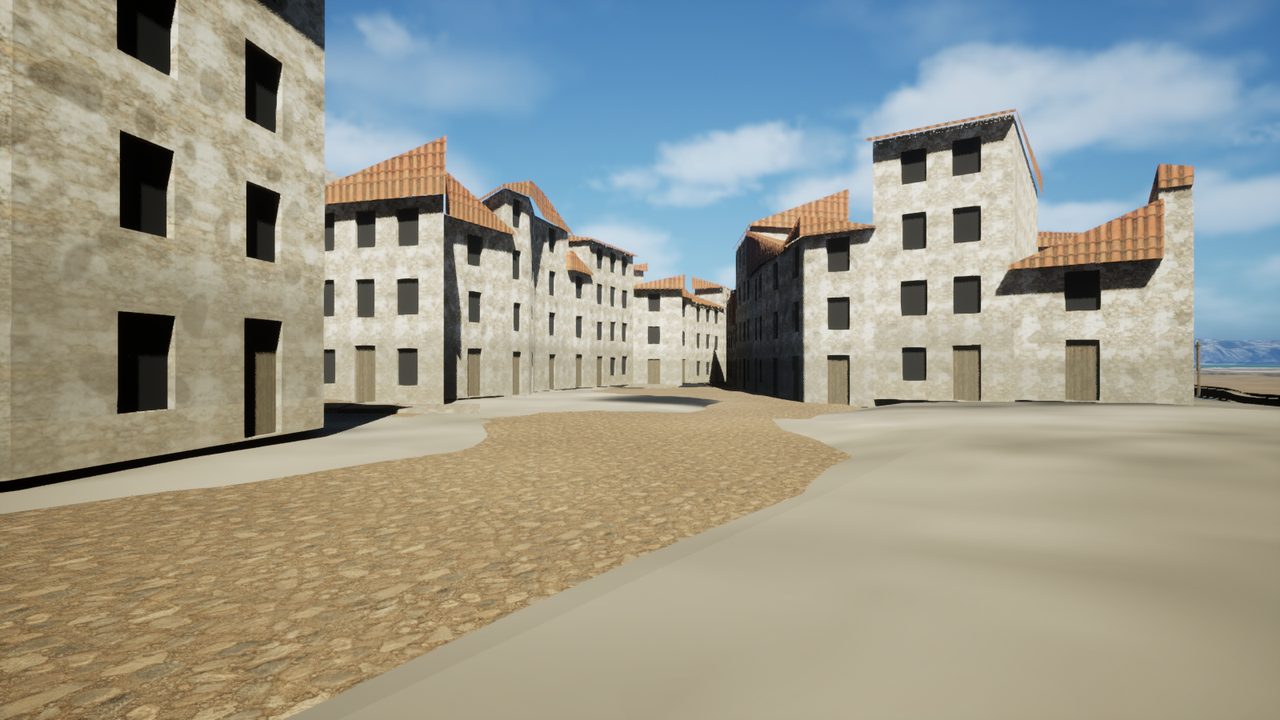

Imagen de trabajo · modelo 3D. Texturas generadas con IA. Colorización interpretativa. Primeros materiales envejecidos y sol de verano
Las casas del sector centro ya tienen cal sucia y desconchada, mampostería, teja árabe y empedrado gastado, con el sol alto de verano de las diapositivas de los años 60. Es el primer paso hacia la foto de referencia de la Plaça d'Armes, a la que se han añadido su hilera de árboles y la farola.
Imagen de trabajo · modelo 3D. Texturas generadas con IA. Colorización interpretativa. Primer paseo por el Carrer Saragossa

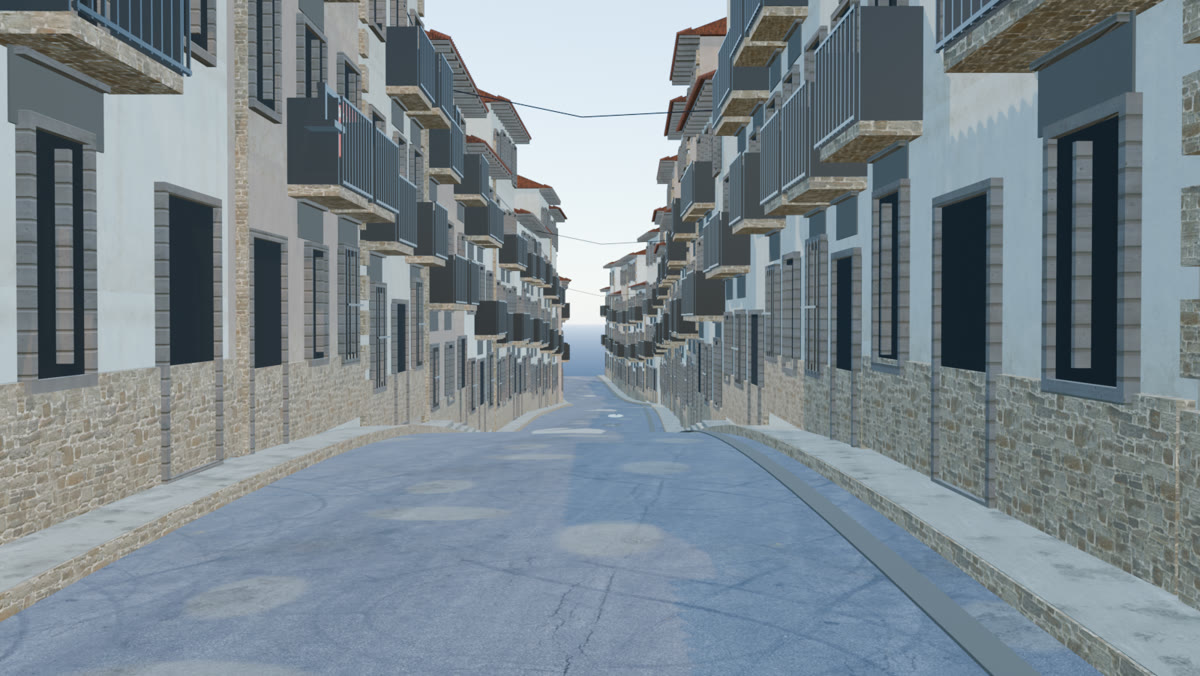

Ya se puede recorrer a pie el eje disponible completo del Carrer Saragossa: 273,4 m de calzada parcheada, aceras estrechas y fachadas continuas a ambos lados. Dos fotos antiguas de la calle guían el ambiente, los balcones, el rótulo, la farola y los cables. Es una reconstrucción provisional, generada por programa: el trazado está en su sitio, pero las medianeras, las alturas y la rasante histórica todavía no están medidas casa por casa.

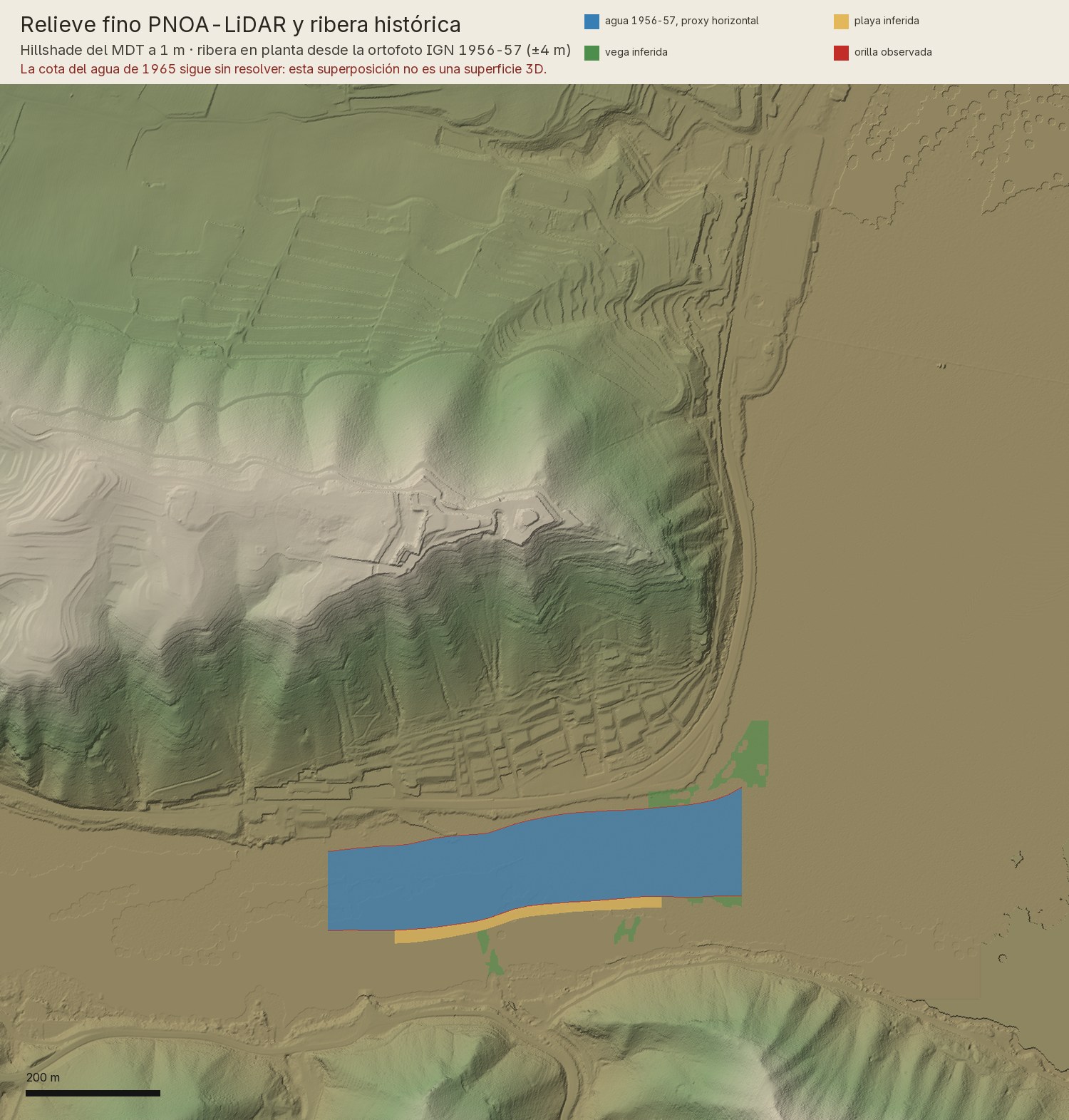

Imagen de trabajo · modelo 3D. Color y texturas interpretativos. Provisional. Las montañas recuperan su relieve fino
El terreno de detalle ya procede del PNOA-LiDAR del IGN a 1 m: aparecen escalones, barrancos, terrazas y caminos que el MDT05 suavizaba. La ribera visible en el vuelo de 1956-1957 se muestra en planta con ±4 m de incertidumbre. Su altura en 1965 sigue sin resolverse porque la serie oficial aporta caudal, pero no cota; por eso no se ha inventado un plano de agua 3D.
Mapa de trabajo · relieve PNOA-LiDAR del IGN. Provisional. El trazado de las calles vuelve a leerse sobre el terreno
Se han dibujado directamente sobre la ortofoto actual 22 calles, 25 cruces y 15 manzanas visibles del Poble Vell, además de las ruinas de la iglesia, tres casas y el Grupo Escolar. El encaje nuevo del plano de 1968 queda como candidato: reduce los errores más grandes, pero su comprobación independiente no llega a 1-2 m y todavía no sustituye la capa anterior. La coronación de Lo Muro se ha trazado desde la foto aérea de 1956 con 4 m de incertidumbre.
Primeras casas del sector centro (provisional)

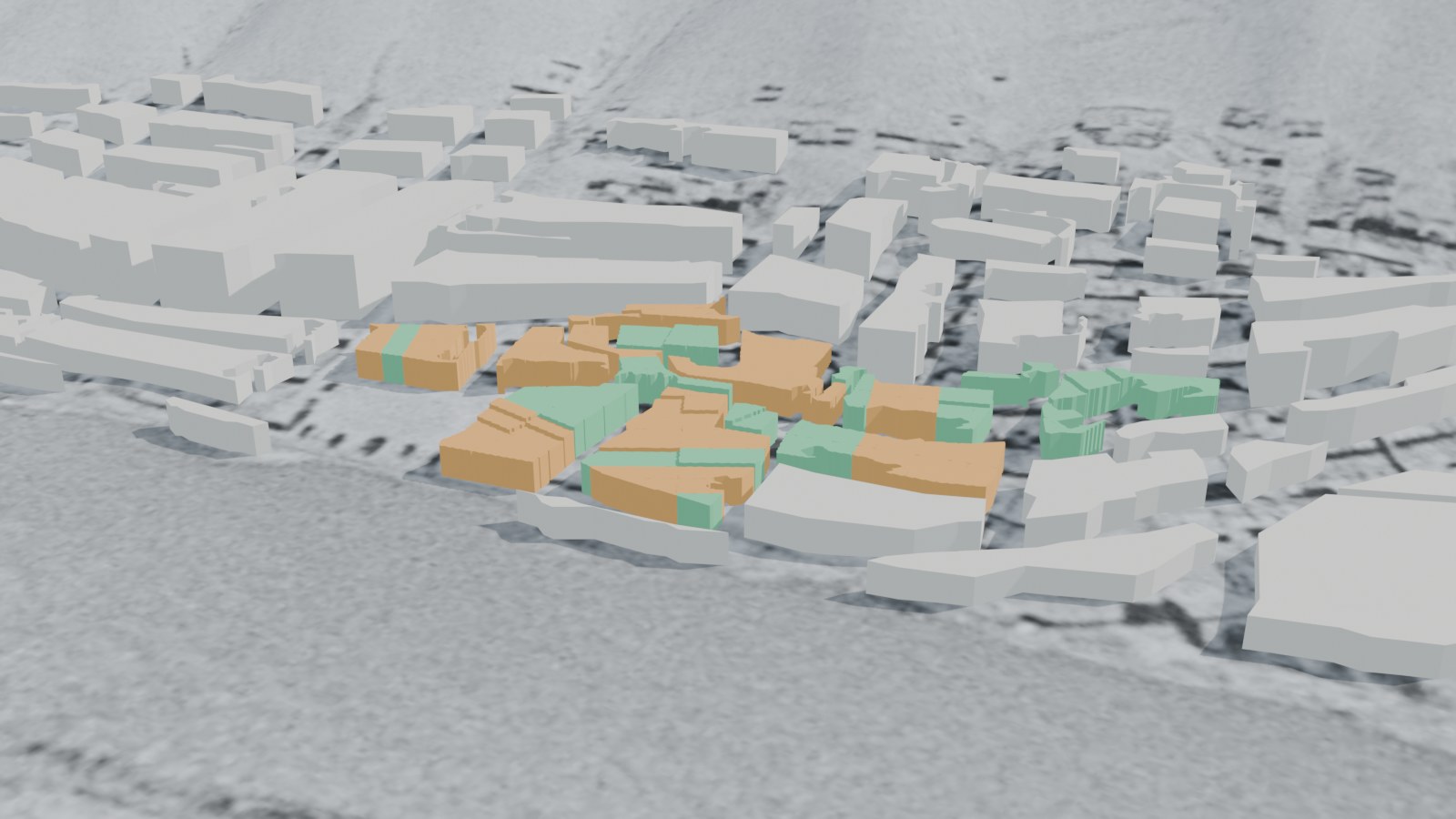

Las manzanas del sector piloto, divididas en 108 casas sobre la foto aérea de 1956. En verde, las casas cuyos límites se ven en la foto; en naranja, las divididas con anchos típicos a falta de mejor dato. La Plaça d'Armes y Lo Muro quedan como espacios abiertos. Las alturas aún son provisionales: se medirán con las sombras de la foto y con las fotos antiguas.

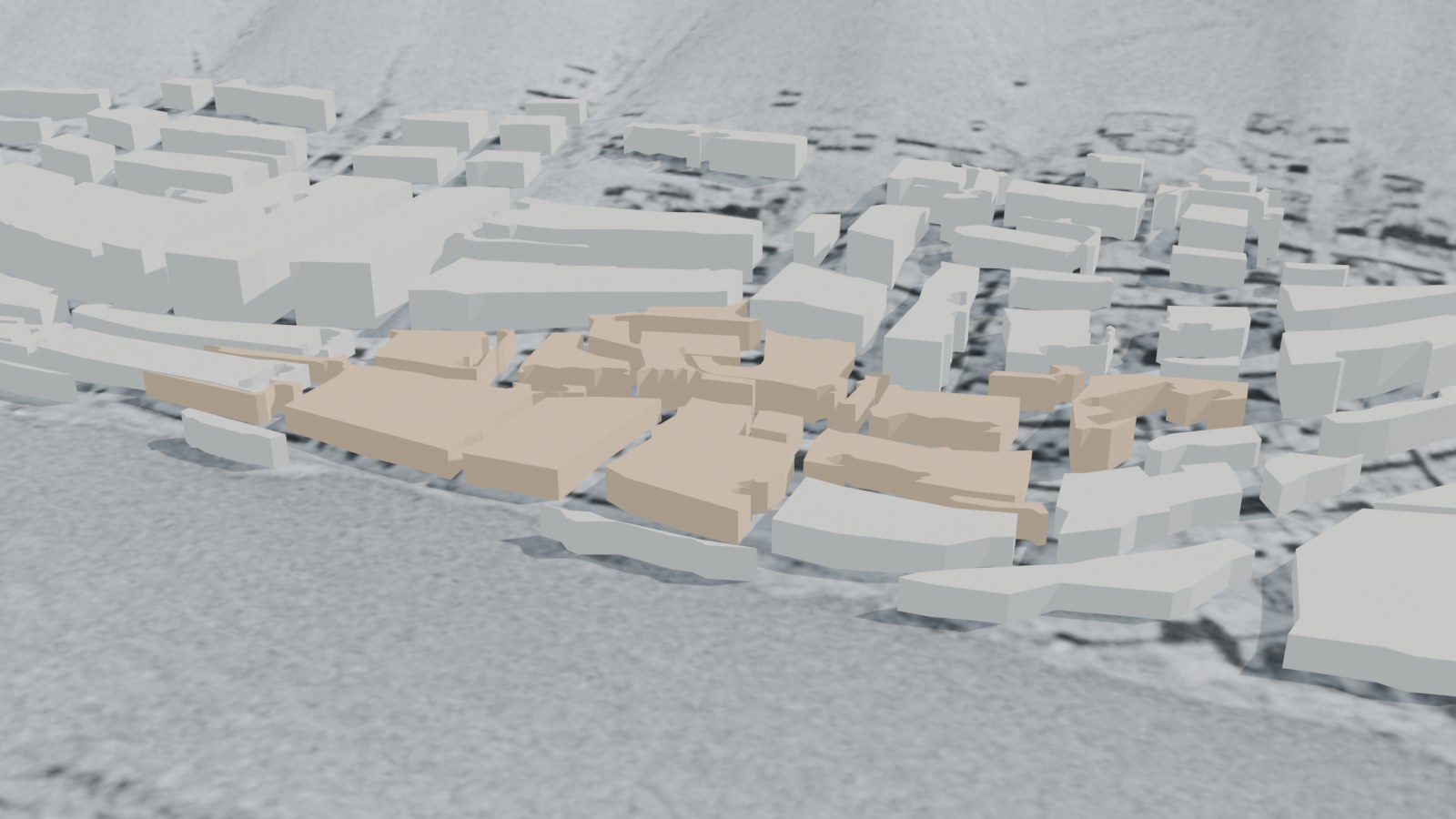

Imagen de trabajo · modelo 3D. Volúmenes sin color. Provisional. El pueblo en volumen (manzanas, provisional)
Las 89 manzanas del plano de 1968, llevadas a su sitio sobre la foto aérea de 1956 y levantadas sobre el relieve real. En ocre, el sector piloto: Plaça d'Armes, la iglesia, Carrer Major y Ca la Vila. La posición es aproximada (±6 m) y la altura, provisional: la iremos midiendo casa a casa con las fotos antiguas. También se han descargado mapas del IGN de los años 20 con las curvas de nivel de antes del embalse.
Imagen de trabajo · modelo 3D. Volúmenes sin color. Provisional. Escena base: relieve real y vuelo de 1956
Relieve del IGN (MDT05) con la ortofoto del vuelo americano de 1956, donde se ve el pueblo casa a casa, y la ortofoto actual para comparar.
