Ficha · MQN-BLD-0437

Casa de la Plaça d'Armes (Plaza de Armas)

Plaça d'Armes (Plaza de Armas)

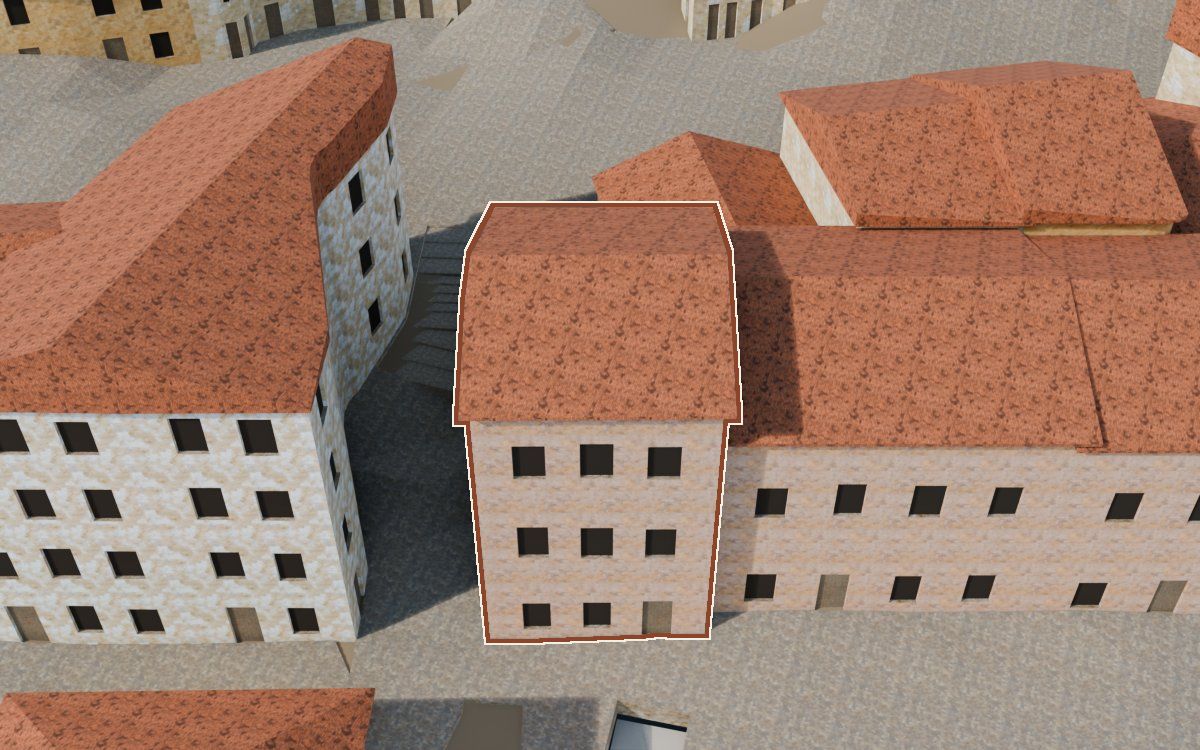

Casa de la Plaça d'Armes (Plaza de Armas) en la reconstrucción 3D, vista desde el lado en que mejor se ve, con su contorno marcado en teja entre las casas de alrededor
Reconstrucción 3D · 1965. Colorización interpretativa. En teja, esta casa. Desde su calle la tapan las de delante, así que se ve desde otro lado.Render propio ·

Una de las 535 casas de la reconstrucción del Poble Vell de Mequinenza, derribado a partir de 1970 por el embalse de Riba-roja. Sale en 3 fotografías de archivo.

Forma
Hipotética
Aspecto
Hipotético

Forma resume huella en planta, plantas, altura del alero y cubierta; aspecto, fachada. Cada resumen da el nivel más bajo de su grupo. Qué significan los tres niveles

Ver en 3D

Cómo lo sabemos

Cada dato del modelo, con su nivel, sus fuentes, su margen y cómo se ha obtenido. Las fotografías se citan; se enseñarán cuando haya permiso para publicarlas.

Documentado Inferido Hipotético

Ficha MQN-BLD-0437 · lo que ponemos en el modelo, su nivel de evidencia, sus fuentes, el margen y el método, atributo por atributo
AtributoLo que ponemosNivelFuentesMargenMétodo
Forma
Huella en planta73 m²Inferido5 fuentes · Plano de casas del proyecto, dibujado sobre la foto aérea del vuelo americano (19-04-1957), Ortofoto del vuelo americano, serie B, MUNI_plaza_508, MUNI_plaza_515, T1B_p086_2± 2 m en el contornoDe 56,5 m (esquina sureste, con la cámara de la postal MUNI_plaza_508) a la esquina noroeste de la plaza, la de la manzana del plano de casas; fondo de 10 m hasta la línea de fondo de la fila. Identificación por confirmar: en MUNI_plaza_515 y T1B_p086_2 la casa de los óculos B, con la tienda de COMESTIBLES, queda a la derecha de un edificio de piedra con una escalera, que sería el de la cabeza de la manzana 51 al otro lado de la calle que sube hacia el norte; en la postal MUNI_plaza_508 es la casa de balcones del borde izquierdo
Plantas3 plantasInferido2 fuentes · MUNI_plaza_515, T1B_p086_2± 0,5 plantasBajo con tiendas, dos plantas con balcones y falsa con dos óculos
Altura del alero11,4 mHipotéticoSin fuenteSin calcularSin medir: tres plantas y falsa con alturas de planta como las del edificio de ladrillo
CubiertaA dos aguasInferido1 fuente · MUNI_plaza_515± 0,5 mDos aguas con la cumbrera paralela a la plaza (en la foto MUNI_plaza_515, con nieve, el alero corre a lo largo de la fachada)
AspectoColorizar no es evidencia: el color del modelo es una interpretación.
FachadaRevoco color tierraHipotéticoSin fuenteSin calcularAcabado de la regla general del modelo, según el tipo de casa; sin fuente propia

Estado de la ficha: sin revisar · Datos del

Fuentes 5 en total

2 documentos y 3 fotografías de archivo. Las fotografías se citan por su id y su colección; se enseñarán cuando haya permiso para publicarlas.

Foto de archivo · pendiente de permisoMUNI_plaza_515 · Colección municipal de Mequinenza

Catálogo de fuentes: cada una con su cita completa y su permiso.

Casas vecinas

Plano de los alrededores: Casa de la Plaça d'Armes (Plaza de Armas). Recorte del plano de elaboración propia, de unos 80 por 50 m, con el norte arriba y una escala gráfica de 20 m. Resaltado: Casa de la Plaça d'Armes. Las casas de alrededor enlazan con su ficha; las listas de la página llevan los mismos enlaces.

Plano propio. Sobre el vuelo de 1956-57. En teja, esta casa; las de alrededor abren su ficha.Plano maestro del proyecto ·

Las más cercanas, de la más próxima a la más lejana. También se abren desde el plano.

Las otras 5 casas de la Plaça d'Armes (Plaza de Armas)

MQN-BLD-0437 · Plaça d'Armes (Plaza de Armas) · MQN-MZN-057 · forma: hipotética · aspecto: hipotético · 5 fuentes · sin revisar
